Магнитно-индукционная томография для выявления проводящих включений в диэлектрических материалах

Введение

Магнитно-индукционная томография (МИТ) – это современный неразрушающий метод исследования, позволяющий получать пространственные изображения объектов с различными электромагнитными свойствами. Особенно важна МИТ для диагностики составных материалов, где проводящие включения встроены в диэлектрическую матрицу. Такие материалы широко применяются в электронике, авиации и многих других отраслях. Способность выявлять и визуализировать проводящие дефекты или структуры имеет решающее значение для оценки качества и эксплуатации изделий.

Принцип работы магнитно-индукционной томографии

Основные физические явления

МИТ основана на явлении электромагнитной индукции: переменное магнитное поле, создаваемое внешним источником, индуцирует вихревые токи в проводящих включениях. Эти токи создают собственное магнитное поле, которое фиксируется системой датчиков. Изображение формируется методом перебора и обработки измеренных данных, выделяя отличающиеся по проводимости области.

Компоненты системы МИТ

• Возбудитель. Генерирует переменное магнитное поле необходимой частоты и амплитуды.
• Датчики. Регистрируют изменение магнитного поля, вызванного вихревыми токами в объекте.
• Обработка данных. Компьютер анализирует полученные сигналы и восстанавливает пространственное распределение электропроводимости.

Преимущества использования МИТ для визуализации проводящих включений

• Неразрушающий контроль. Метод позволяет исследовать материалы без повреждения.
• Чувствительность к проводимости. Может выявить мелкие проводящие дефекты, недоступные другим методам.
• Безопасность. Отсутствие ионизирующего излучения делает МИТ безопасной для операторов и объектов.
• Возможность визуализации внутренней структуры. Метод позволяет получать как двумерные, так и трёхмерные изображения.

Области применения магнитно-индукционной томографии

Промышленные композиционные материалы

В авиакосмической и автомобильной промышленности часто используют диэлектрические композиты с углепластиковыми или металлическими включениями. Проникновение проводящих включений и их распределение существенно влияют на механические и электрические свойства. МИТ помогает выявлять зоны дефектов, например:

• Вспучивание и расслоение слоёв с проводящими элементами.
• Трещины и микропоры с плохой проводимостью.
• Наличие случайных металлических включений.

Электроника и микроэлектромеханика

В производстве печатных плат и микросхем важна проверка расположения и целостности проводящих дорожек, скрытых под изоляцией. МИТ обеспечивает оперативное выявление дефектов и контроля качества на этапах производства.

Медицинские и биологические исследования

Хотя основной областью МИТ является промышленный контроль, ее принципы дополняют некоторые биомедицинские методы для изучения тканей с различными электропроводящими свойствами.

Технические характеристики и возможности МИТ

Примеры применения и результаты исследований

В одном из промышленных проектов по контролю качества панели из углепластика с медными вставками использовалась МИТ система с частотой 500 кГц. Результаты продемонстрировали:

1. Обнаружение включений размером от 0,3 мм с точностью до 95%.
2. Визуализацию скрытых дефектов, таких как трещины и расслоения с проводящими отложениями.
3. Сокращение времени проверки на 40% по сравнению с традиционными методами.

По данным статистики за 2023 год, использование МИТ в промышленности увеличилось на 25%, что подчеркивает рост доверия к технологии.

Пример визуализации

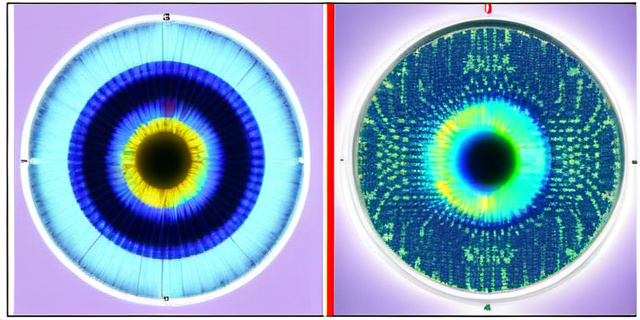

Визуализация с помощью МИТ представляет собой распределение электропроводимости, где проводящие включения выделяются яркими зонами на фоне неизменной диэлектрической матрицы. Это позволяет операторам быстро диагностировать потенциальные дефекты и принимать меры по их устранению.

Проблемы и ограничения метода

• Чувствительность к шумам. Электромагнитные помехи могут снижать качество изображений.
• Сложность интерпретации. Требуются специальные алгоритмы и опытные специалисты для точного анализа полученных данных.
• Ограничения по размерам и геометрии изделий. Для очень больших или сложных по форме объектов требуется продвинутое оборудование или дополнительные методы сканирования.

Советы и рекомендации автора

«Для достижения наилучших результатов при использовании магнитно-индукционной томографии необходимо тщательно подбирать параметры возбуждающего поля – частоту и амплитуду, а также оптимизировать размещение датчиков с учётом геометрии объекта. Важно использовать комплексный подход подготовки и обработки данных, интегрируя МИТ с другими методами неразрушающего контроля.»

Заключение

Магнитно-индукционная томография является перспективным методом визуализации проводящих включений в диэлектрических матрицах. Благодаря своей неразрушающей природе, высокой чувствительности и безопасности, МИТ нашла широкое применение в промышленности и науке.

Точные и оперативные диагностические возможности способствуют улучшению качества материалов и надежности конечных изделий, что особенно актуально в современных технологиях изготовления композитов и электроники.

Несмотря на существующие технические ограничения, постоянное развитие аппаратного обеспечения и алгоритмов обработки данных позволяет расширять сферу применения МИТ. Специалисты рекомендуют комбинировать магнитно-индукционную томографию с другими методами контроля для получения максимально полной информации об объекте исследования.
